您了解家用单相电能表怎样接线吗？单相电能表是用于测量一般民用型家庭电路中的耗电量的其中一种设备，家庭电路用于给各种各样电器产品供电系统。单相电能表具备耗能低、可信性高特性。接下来就一起了解一下家庭装单相电能表的接线方式 。

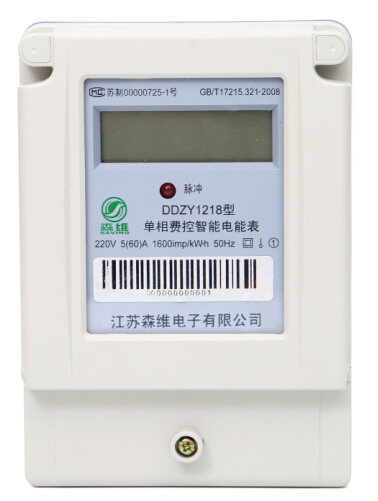

单相电能表由接线端子、电流线圈、计数器、电压线圈等组成，单相电能表现有五个接线端子，在其中有两个端子在表的內部用连接片短接，因此，单相电度表的外置端子仅有4个，即1、2、3、4号端子。因为电表的型号规格不一样，各种类的电度表在铅密封内都是有4个端子的接线图。

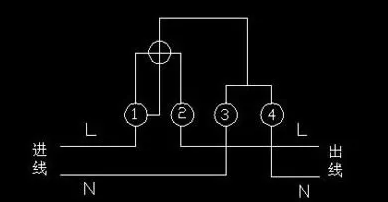

单相电能表接线图：
假如负荷的输出功率在电能表容许的范畴内，即穿过电能表电流线圈的电流不会造成线圈损坏，那麼就选用立即连接法。
单相电能表现有四个接线端子，从左至右按1、2、3、4序号。接线一般有二种一般是1和3接进线，2和4接出线；还有一种是1和2接进线，3和4接出线。不管哪种接线方法，火线务必连接电能表的电流线圈的端子。因为一些电能表的接线独特，实际的接线方式 必须参考接线端子后盖板上的接线图去接。
