能效监测终端哪家好?

 一、产品简介
1.1概述

电力能效监测终端
主要用于三相交流能耗,并可选配RS485通讯功能,无线通信功能,方便用户进行用电监测、集抄和远程监控管理。产品具有精度高、体积小、安装方便等优点。可灵活安装与配电箱内实现对不同区域和不同负荷的分项电能计量,统计和分析。

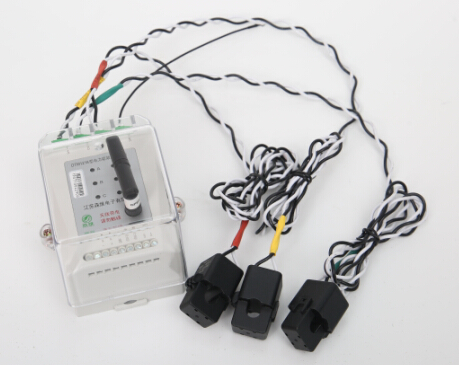

产品图片:
1.2技术指标
气候条件:

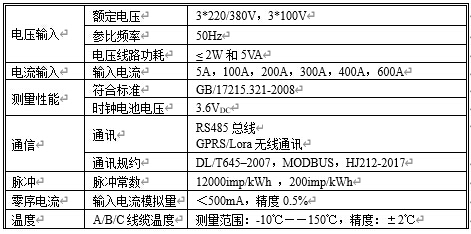

技术参数:
二、外形说明及安装

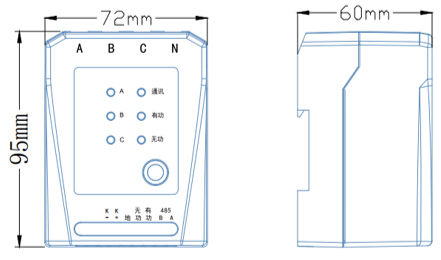

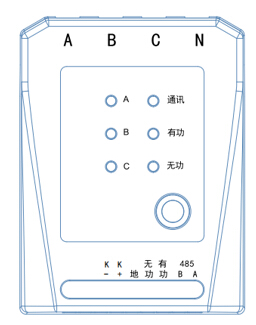

2.1 外形图

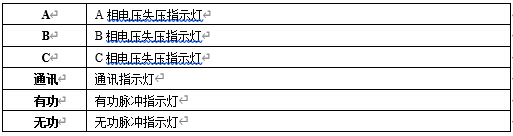

2.1.1 LED指示灯

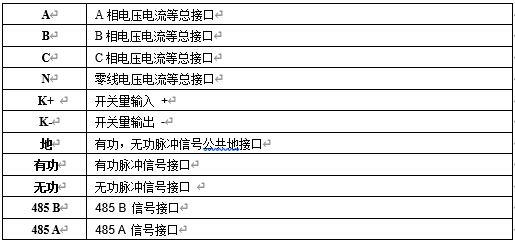

接口说明:
2.2 电力能效监测终端的安装及接线
2.2.1电力能效监测终端安装在室内通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏监测终端的场所。

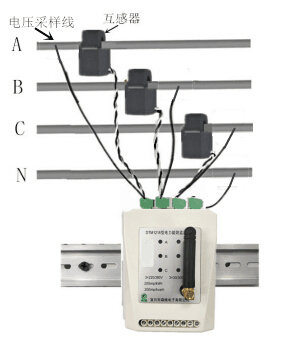

安装接线:A、B、C三个开口式传感器分别卡上A相、B相、C相电缆,N的零线电流互感器穿过零线,同时A、B、C、N三相电压穿刺夹穿刺三相电缆取电,三个温度传感器分别固定到电缆的温度测量点,即可完成安装。
其中C相电压穿刺夹通过穿刺线缆及N端为计量模块供电,同时A、B、C三相分别将电压、电流信号通过信号连接线传输给计量模块,计量模块通过无线或RS485方式将测量数据传输给后台数据采集终端。
2.2.2外形尺寸:72*95*50mm

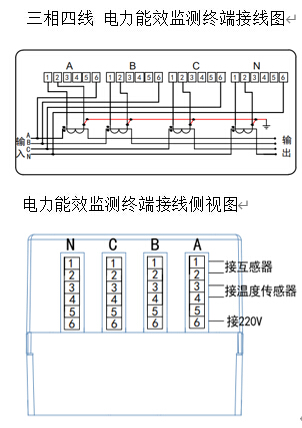

2.2.3电力能效监测终端应按接线图正确接线
 电流接线说明:ABCN电流按指定进出方向安装互感器(详见互感器上箭头方向)

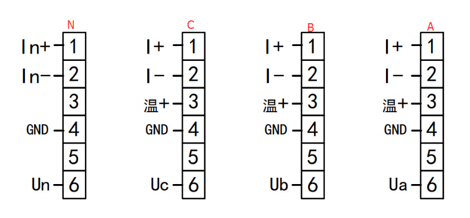

2.2.4接线端子示意图
解释:
   IN:漏电流检测端口
   温+-;GND:温度检测端口,
   I+-:电流检测端口
   Ua,Ub,Uc,Un为电压检测端口。
注:若只监测单相电。需接A相。
三、基本功能

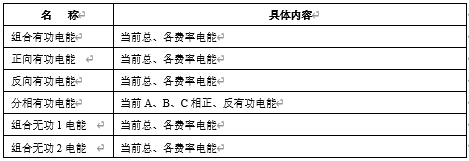

3.1 电能计量功能
3.2 测量功能
3.3  费率、时段功能
具有两套费率时段表,可在约定的时刻自动转换;每套时段表表支持4个费率、8个时段。
具有日历、时钟,全年可设置2个时区,在24h内可以任意编程8个时段;时段的最小间隔为15min;时段可跨越零点设置。
支持通过红外、RS485通信接口修改时区表、时段表,并具有防止非授权人操作的安全措施。
3.4 通讯功能
485口就是电表可通过RS485接口进行通讯,并且同时也可进行,无线通讯,真正实现双方同时通讯而互不干扰。其中RS485口具备抄表和设表等一切功能,通讯速率2400bps;且采用 GPRS通讯。
3.5 温度测量功能(可选)
本产品通过A,B,C三相的温度传感器可以监测当前环境的温度及变化。A,B,C三相的传感器皆独立测试,互不干扰。测试的温度范围为-10℃—150℃,误差为正负2℃。
3.6 漏电流测量功能(可选)
电力能效监测终端通过外接零序电流互感器可以检测当前设备的零序电流,测量接口互感器模拟量输入规格50(500)mA。
