三相导轨式电能表是本公司按照相关技术规范研制生产的新一代电能计量产品。本产品采用专用大规模集成电路和SMT生产工艺， 具有电能计量、数据处理、实时监测、信息交互等功能。
本产品完全符合以下标准要求：
GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分 静止式有功电能表（1级和2级）》
GB/T 17215.211-2006 《交流电测量设备通用要求 试验和试验条件-第11部分：测量设备》
GB 4208-2008 《外壳防护等级（IP代码）》
GB/T 15464-1995 《仪器仪表包装通用技术条件》
JJG 596-1999 《电子式电能表》
DL/T 645-2007 《多功能电能表通信协议》

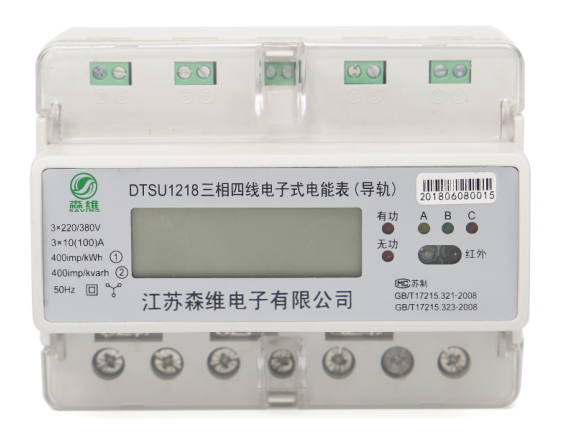

产品外观图：
三相导轨式电能表规格和主要参数：

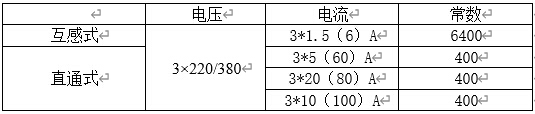

规格型号与脉冲常数最大电流：不小于4倍参比电流。
参比频率：50Hz。
电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10VA；在通信状态下≤3W、12VA。
电流线路：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗≤1VA。
准确度等级：1级
环境条件：参比温度及参比相对湿度
参比温度为23℃，参比相对湿度为40%～60%。
工作温度范围：
工作相对湿度：不大于95%
大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
起动电流：直接接入式 ≤0.004Ib
潜动：当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不产生多于一个的脉冲。

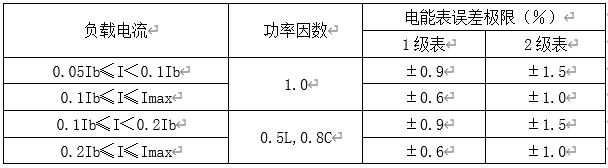

百分数误差：电能表在规定的参比条件下，其百分数误差不超过下表的规定。
外形说明及安装

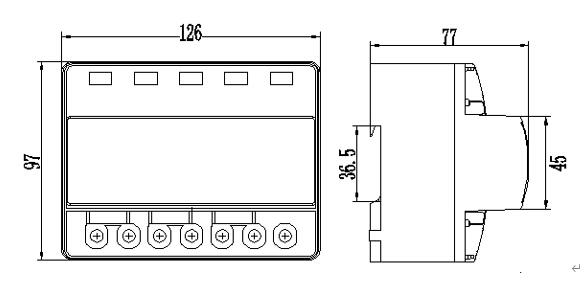

外形尺寸:126*97*77mm：
三相导轨式电能表的安装及接线
电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可
损坏电能表的场所，电能表应用保护柜保护。

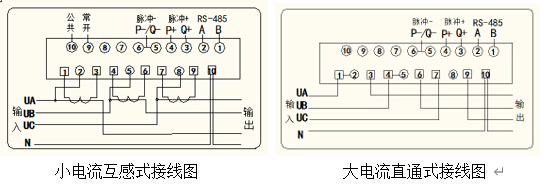

端子接线图：

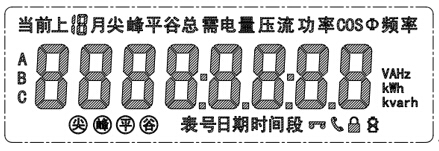

液晶显示

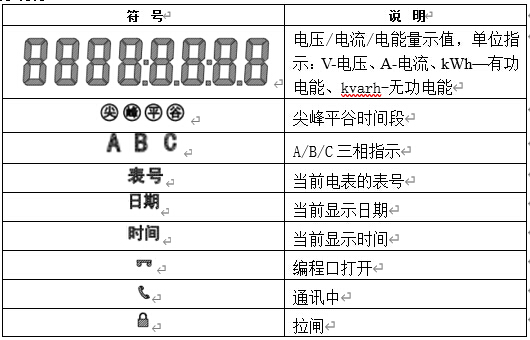

显示说明
