三相四线费控智能电能表您了解多少?(3)

今天继续讲一些关于三相四线费控智能电能表的功能。
电能计量功能
1) 电能测量四象限的定义:

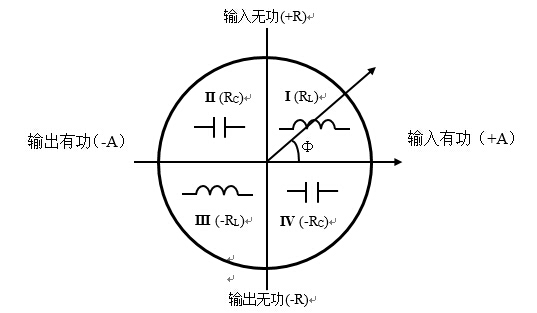

测量平面的横轴表示电压向量U(固定在横轴),瞬时的电流向量用来表示当前电能的输送,并相对于电压相量U具有相位角Φ。逆时针方向Φ角为正。四象限的示意图如下图所示:
电能测量四象限定义
A—有功电能;R—无功电能;RL—感性无功电能;RC—容性无功电能
                                    上图 电能测量四象限定义
注:此图与DL/T 614-1997《多功能电能表》标准中表示的方式不同,但内容是相同的。
2) 电能计量记录内容
 电能计量记录内容
功组合方式特征字:
有功组合方式特征字
无功组合方式1、2特征字:
无功组合方式1、2特征字
3.2 三相四线费控智能电能表最大需量记录功能
最大需量――在指定的时间区间内,需量周期中测得的平均功率最大值。
需量周期――测量平均功率的连续相等的时间间隔。最大需量周期可5/10/15/30/60分钟任选一种。
滑差时间――依次递推来测量最大需量的小于需量周期的时间,1~60分钟可任意设定。

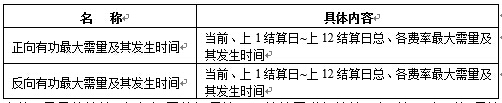

最大需量及发生时间记录内容
最大需量及发生时间记录内容
三相四线费控智能电能表电能、需量的结算:根据设置的每月第1~3结算日进行结算。在时间运行到每月第1结算日(设置的数据有效时),电能进行转存,需量数据转存,并且当月需量数据进行清零。在时间运行到每月第2~3结算日(设置的数据有效时),电能进行转存,对应的这个结算日需量数据补FF。
