三相四线费控智能电能表/三相三线费控智能电能表是采用大规模集成电路，使用了高精度的电能计量专用芯片，其载波模块的通信能力和可靠性也达到了广泛实际应用的程度，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
工作原理
三相四线费控智能电能表/三相三线费控智能电能表主要由测量单元、数据处理单元等组成，除计量有功、无功电能量外，还具有分时、测量需量、远程费控等三种以上功能，并能显示、存储和输出数据。

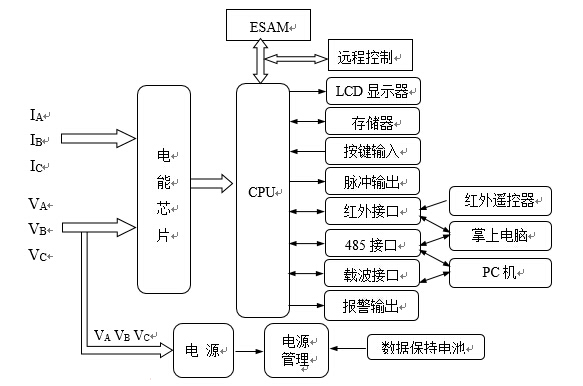

三相四线费控智能电能表/三相三线费控智能电能表工作原理如图1所示：
三相费控智能电能表工作原理图
智能电表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时电能计量和最大需量计量功能，根据需要显示各项数据、通过红外、485接口和载波接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
