智能用电管理系统包括用电计量终端、数据采集器和PC系统软件。用电计量装置即具有RS485接口的标准智能电表或模块式电能表。数据采集装置负责采集电表数据，每个采集装置可带128只电表，数据采集装置具有RS485、TCP/IP标准网络接口。PC系统软件用来收集数据和数据的统计分析。
用电计量终端有多种模式：具有RS485接口的标准电能表，带有液晶显示，双回路智能电表，四回路智能电表。标准电能表带液晶显示模块，可显示总用电量、已用电量和剩余电量，主要用于分布式安装；模块式表主要用于大规模集中安装的模式，摈弃了原集中式计量柜内部结构复杂、故障点多、维护难度大的缺点。
电表自带CPU，独立实现所有用电管理功能，安装简单，容易维护，是替代原集中式控电柜的新一代学生公寓用电管理设备。
本智能控电系统除了达到本身管理控制功能外，还能与校园一卡通系统通过接口实现无缝连接，实现学生自助缴费，一卡通中心实时监控，达到电控系统无人值守又安全稳定运行。本方案主要是面向学校、企业楼宇用电计量集中采集应用，楼宇内部采用RS485通讯模式，楼宇间远程通讯信道采用TCP/IP。
一、高校宿舍智能用电管理系统图

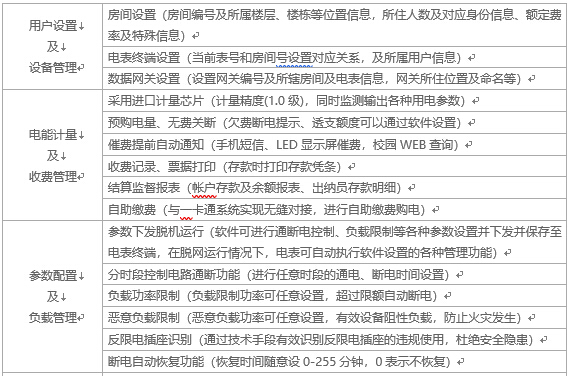

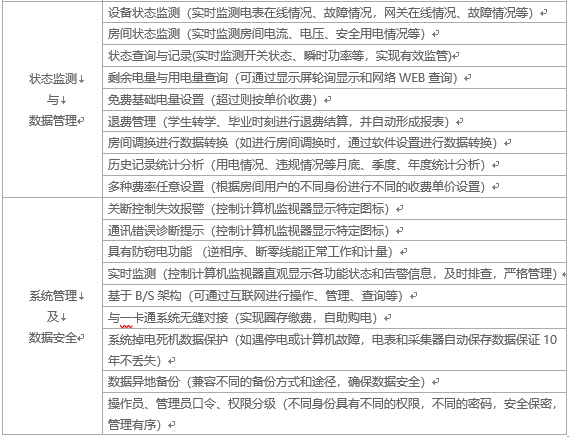

二、系统功能
三、智能电表特性
1.正反向有功电能高精度计量。
2.主要元器件采用高质量的、专为电子式电能表设计的专用元器件。
3.显示采用具有宽视角、高对比度的LCD显示屏。可显示：剩余电量、总用电量、已购电量的功能，方便学生查看并掌握用电情况；
5.具有电压、电流、功率、功率因数等测量功能。
6.电表自身具备数据存储功能，当与管理计算机通讯后立即上传电能采集数据；支持RS-485通讯协议。
7.具有日历、时钟，在24h内可以任意编程8个时段控制拉合闸
8.电表能独立工作并同时具有恶意负载的识别功能，能对30W以上甚至更小的阻性负载进行有效识别，而不影响其他电器的正常使用，为杜绝安全隐患提供了可靠保证；
9.采用导轨式安装，安装便捷，体积轻巧。

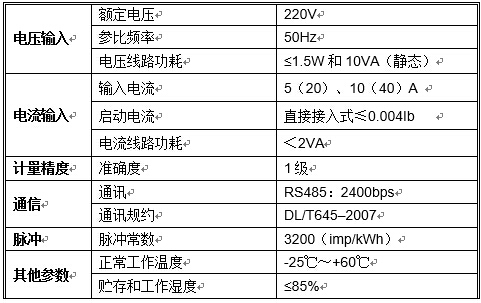

技术参数：

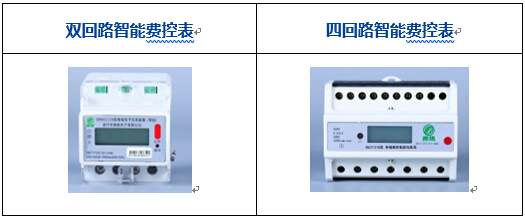

四、智能电表选型

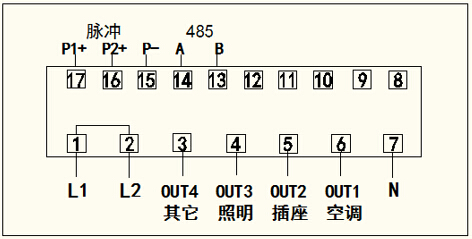

四回路电能表端子接线图

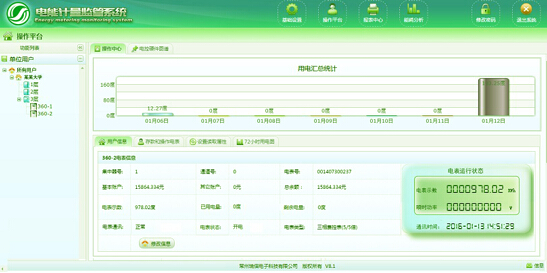

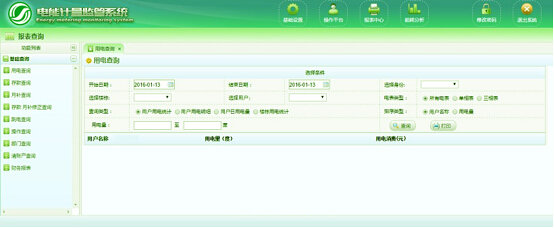

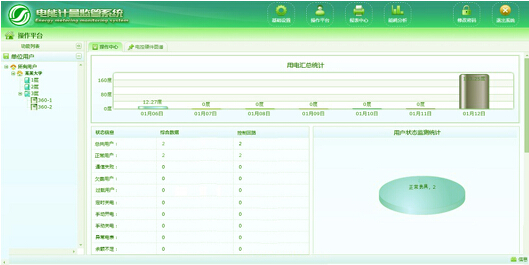

五、软件界面
