传统的手工方式进行各类工厂用电能耗的计量，造成能耗数据不完整、不准确、不全面，因而无法进行用电能耗分析与诊断，造成用电管理不到位，对各种设备用电也没有行之有效的手段进行节能控制，所以存在各种用电浪费现象。工厂生产用电监控系统解决方案，可以对工厂各种设备用电能耗数据实时无线采集、传输，便于管理者能够随时监测、分析整个工厂的用电情况，达到加强工厂用电能耗管理，降低用电能耗，产生节能效益。
能效监测终端项目方案

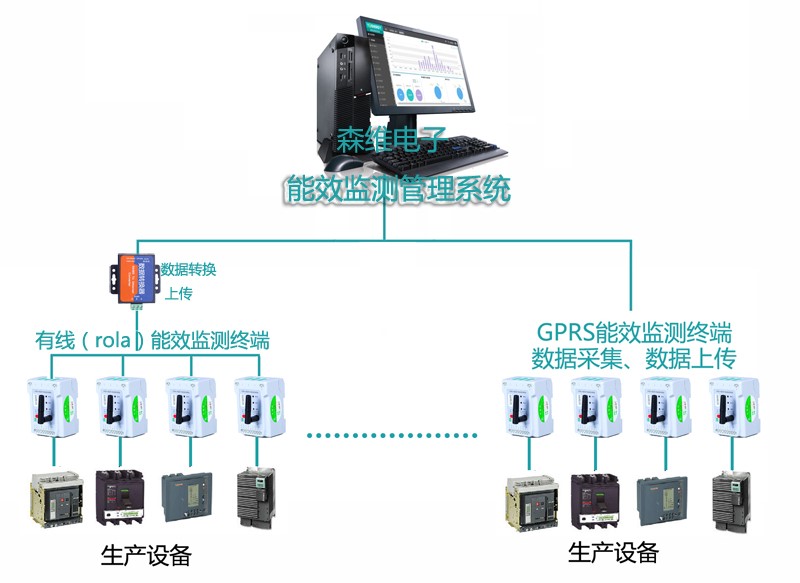

工业生产用电管理解决方案，整合了智能的智能网关、智能测控装置、智能数据转换器、电力监控仪表等工业自动化产品。其中多功能电力仪表负责采集各厂区不同耗能设备的用电参数与电力质量数据，并通过通讯管理机，将厂内所有能耗数据传至智慧能源管理系统，从而进行能耗数据的可视化监测及分析，帮助用户发现节能空间，为用户制定节能措施和方案提供能耗数据支撑，最终实现提升厂区整体能源管理效率和利用率的目的。
能源管理系统对工厂实现的能耗效益
客户在导入工业能源管理解决方案后，可实现如下的效益：
7*24小时实时监控：能源管理平台支持Web浏览器，用户可通过智能设备实现可实时监视厂区各设备的运转状态及耗能状况，并具备实时警报功能，掌握异常用电情况。
能秏数据可视化：客户通过能源管理系统的能源看板可大致了解各个部门以及各种能耗介质的使用情况，客户可经通过Web浏览器详细了解设备状况，随时随地掌握能源信息，并通过能耗设备耗能情况的异常分析，对设备的可能产生的故障情况进行预判，减少设备故障率。
制定科学的节能策略：设备管理人员能够通过智慧能源管理系统，解决人为抄表容易出错、数据不精准等问题，可及时分析各部分、各设备能源的消耗数据，掌控关键能耗与能源成本，拟定能源策略、提升能耗管理水平。
建立合理能源绩效指标：通过能源绩效指标监测与分析，进而规范能源使用行为，可按照车间、部门、流程、班组、生产线或设备进行数据的收集，制定KPI能耗考核指标，达到节能目标。
掌握用电成本，提升能源利用效率：系统全面的能秏管理报表，可在线查询历史数据，并具备各种能秏统计与分析工具，识别功率因数低的回路，实施功率因数改进措施；用能峰值需量报警，进行趋势分析，通过削峰填谷和可关断负荷控制，降低最大用能需求，防止用电超额罚款。
工厂生产用电管理系统系统，适用于电子、汽车、钢铁、机械、食品、医药等各行业制造业工厂生产的用电能耗监控。
能效监测终端简介
1.1概述
电力能效监测终端主要用于三相交流能耗，并可选配RS485通讯功能，无线通信功能，方便用户进行用电监测、集抄和远程监控管理。产品具有精度高、体积小、安装方便等优点。可灵活安装与配电箱内实现对不同区域和不同负荷的分项电能计量，统计和分析。
1.2技术指标
气候条件：
正常工作温度 -25℃～+60℃
极限工作温度 -40℃～+70℃
贮存和运输温度 -40℃～+70℃
贮存和工作湿度 ≤85%（无凝露）

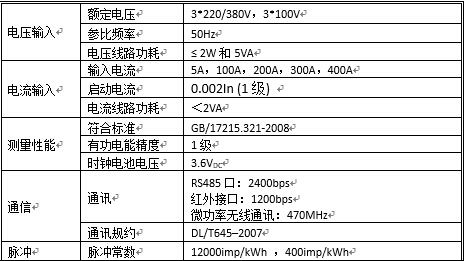

技术参数：
二、外形说明及安装

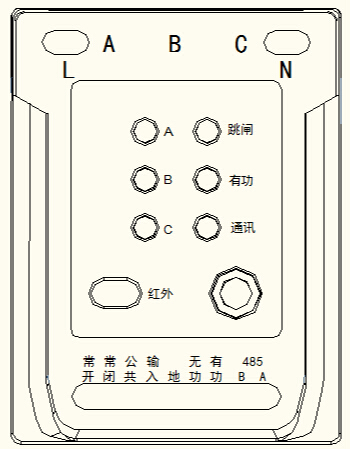

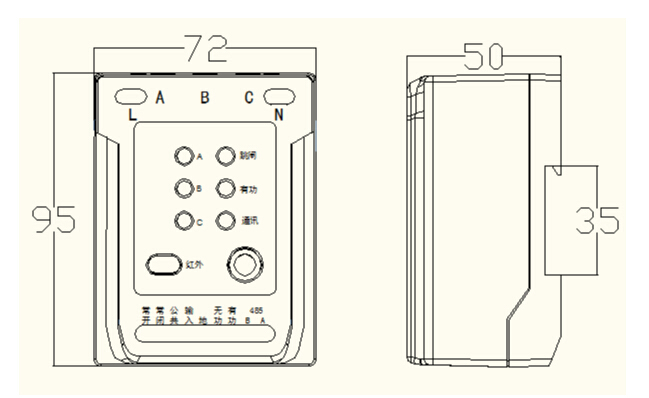

2.1 外形图
电力能效监测终端外形图说明
2.1.1 LED指示灯
A A相电压失压指示灯
B B相电压失压指示灯
C C相电压失压指示灯
跳闸 跳闸指示灯
有功 有功脉冲指示灯
通讯 通讯指示灯
红外 红外通讯口

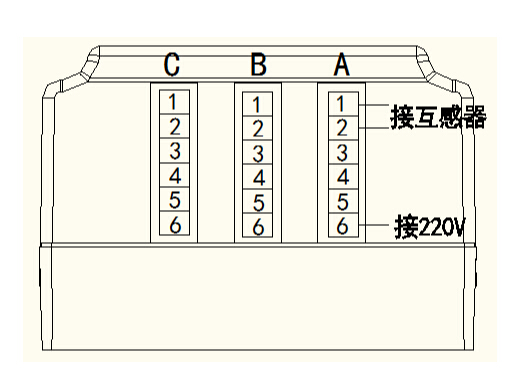

接口说明：
A A相电压电流等总接口
B B相电压电流等总接口
C C相电压电流等总接口
L 通C相220V电压接口
N N接口
常开 跳闸前常开状态接口
常闭 常闭状态接口
公共 跳闸公共端
输入 信号输入口
地 有功，无功脉冲信号公共地接口
有功 有功脉冲信号接口
无功 无功脉冲信号接口（无）
485 B 485 B 信号接口
485 A 485 A 信号接口
2.2 电力能效监测终端的安装及接线
2.2.1电力能效监测终端安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏监测终端的场所。

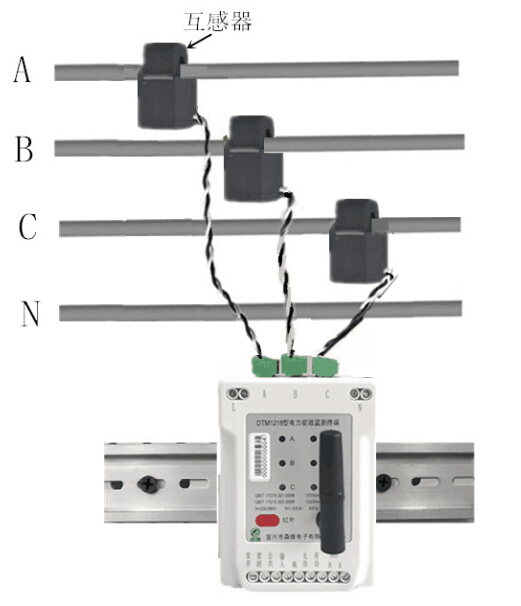

安装接线： A、B、C三个开口式传感器分别卡上A相、B相、C相电缆。同时A、B、C三相电压穿刺夹穿刺三相电缆取电。再把能效监测终端卡在附近的导轨上，即可完成安装。
2.2.2外形尺寸：72*95*50mm
2.2.3电力能效监测终端应按接线图正确接线。

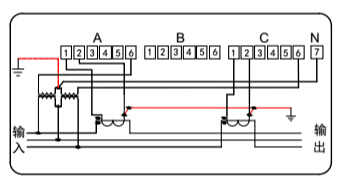

三相四线 电力能效监测终端接线图 三相三线 电力能效监测终端接线图

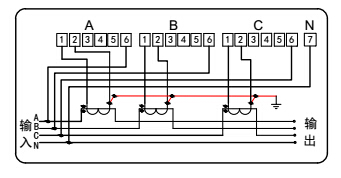

三相四线 电力能效监测终端接线图
接线图接口说明：
电流接线说明：ABC电流按指定进出方向安装互感器（详见互感器上箭头方向）
A-6 A相电压线（220V）
B-6 B相电压线（220V）
C-6 C相电压线（220V）
N 零线
三、基本功能

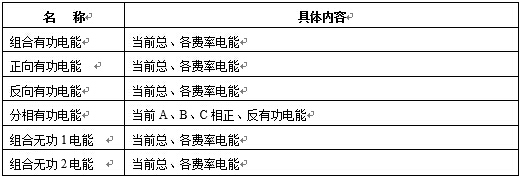

3.1 电能计量功能

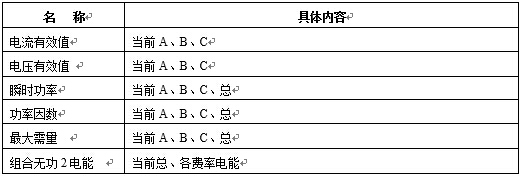

3.2 测量功能
3.3 费率、时段功能
具有两套费率时段表，可在约定的时刻自动转换；每套时段表表支持4个费率、8个时段。
具有日历、时钟，全年可设置2个时区，在24h内可以任意编程8个时段；时段的最小间隔为15min；时段可跨越零点设置。
支持通过红外、RS485通信接口修改时区表、时段表，并具有防止非授权人操作的安全措施。
3.4 电力能效监测终端通讯功能
485口就是电表可通过RS485接口进行通讯，并且同时也可进行红外通讯，无线通讯，真正实现三方同时通讯而互不干扰。其中RS485口具备抄表和设表等一切功能，通讯速率2400bps；红外通讯口通讯速率为1200bps。 微功率无线通讯：采用SPI总线通讯接口，频率：470MHz。
