I型集中器

技术参数

电压输入

额定电压

3×220V/380V，允许偏差-30%～+30%。

参比频率

50Hz，允许偏差-6%～+2%。

电流输入

输入电流

3×1.5（6）A

启动电流

0.002In (1级)

电流线路功耗

＜3VA

计量精度

电压

0.5%

电流

0.5%

工作环境

工作温度

-25℃～+70℃

相对湿度

10%～100%

功率消耗

非通信状态下<9W，12VA

时钟

时钟精度

≤±1s/d。

时钟电池

1.2Ah锂离子环保电池

绝缘性能

工频耐压

2.5kV

冲击耐压

6kV

静电放电

8kV

数据传输

通信方式

GPRS/CDMA,低压电力载波和有线通信方式

硬件接口

RS485接口3路；红外接口1路，遥信2路

产品功能

1、数据采集

集中器采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值。电能数据保存时应带有时标。

2、数据存储

集中器能够按要求对采集数据进行分类存储，如日冻结数据、抄表日冻结数据、曲线数据、历史月数据等。

3、参数设置

时钟召测和对时功能：集中器能够通过本地信道对系统内采集器进行广播对时或对电能表进行广播校时。

终端参数设置和查询：可主站远程查询或手持设备本地设置和查询

抄表参数：可远程或本地设置和查询抄表方案

4、事件记录

集中器能够根据设置的事件属性，将事件按重要事件和一般事件分类记录。事件包括终端参数变更、抄表失败、终端停/上电，电能表时钟超差等，且能够保存最近500条事件记录。

5、本地功能

集中器具有本地维护接口，支持手持设备设置参数和现场抄读电能量数据，并有权限和密码管理等安全措施，防止非授权人员操作.

集中器具有本地通信接口，可抄读台区考核表数据，并可支持用于配变监测的交采装置和无功补偿装置进行通信。

产品安装

外形尺寸：290×170×95mm

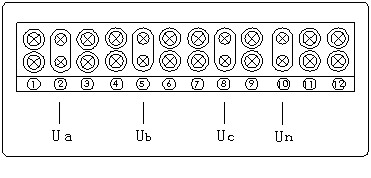

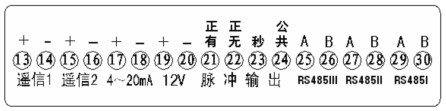

带本地交流模拟量输入功能的集中器接线端子



安装接线：将集中器固定定到仪表箱，接口按接线图要求接好，最好用铜线或铜接线头接入。

电压输入	额定电压	3×220V/380V，允许偏差-30%～+30%。
电压输入	参比频率	50Hz，允许偏差-6%～+2%。
电流输入	输入电流	3×1.5（6）A
	启动电流	0.002In (1级)
	电流线路功耗	＜3VA
计量精度	电压	0.5%
计量精度	电流	0.5%
工作环境	工作温度	-25℃～+70℃
工作环境	相对湿度	10%～100%
功率消耗		非通信状态下<9W，12VA
时钟	时钟精度	≤±1s/d。
时钟	时钟电池	1.2Ah锂离子环保电池
绝缘性能	工频耐压	2.5kV
	冲击耐压	6kV
	静电放电	8kV
数据传输	通信方式	GPRS/CDMA,低压电力载波和有线通信方式
数据传输	硬件接口	RS485接口3路；红外接口1路，遥信2路
