一.功能描述
1 电能计量功能
|
名 称 |
具体内容 |
|
组合有功电能 |
当前总、各费率电能 |
|
正向有功电能 |
当前总、各费率电能 |
|
反向有功电能 |
当前总、各费率电能 |
|
分相有功电能 |
当前A、B、C相正、反有功电能 |
|
组合无功1电能 |
当前总、各费率电能 |
|
组合无功2电能 |
当前总、各费率电能 |
2 测量功能
|
名 称 |
具体内容 |
|
电流有效值 |
当前A、B、C |
|
电压有效值 |
当前A、B、C |
|
瞬时功率 |
当前A、B、C、总 |
|
功率因数 |
当前A、B、C、总 |
|
最大需量 |
当前A、B、C、总 |
|
电缆温度 |
当前A、B、C三相电缆温度 |
3 费率、时段功能
具有两套费率时段表，可在约定的时刻自动转换；每套时段表表支持4个费率、8个时段。
具有日历、时钟，全年可设置2个时区，在24h内可以任意编程8个时段；时段的最小间隔为15min；时段可跨越零点设置。
支持通过红外、RS485通信接口修改时区表、时段表，并具有防止非授权人操作的安全措施。
4 通讯功能
标配1路RS485通讯接口，可选配1路微功率无线通信接口或1路GPRS移动2G通信接口。
二.技术参数
|
电压输入 |
额定电压 |
3*220/380V，3*100V |
|
参比频率 |
50Hz |
|
|
电压线路功耗 |
≤ 2W和5VA（静态） |
|
|
电流输入 |
输入电流 |
5A，100A，200A，300A，400A |
|
启动电流 |
0.002In (1级) |
|
|
电流线路功耗 |
＜2VA |
|
|
计量精度 |
有功 |
1级 |
|
无功 |
2级 |
|
|
测量性能 |
功率 |
±1% |
|
有效值 |
±1% |
|
|
温度 |
±3℃ |
|
|
时钟精度 |
0.5秒/天 |
|
|
通信 |
通讯 |
RS485：1200/2400/4800/9600bps 微功率无线：470MHz GPRS：900/1800MHz |
|
通讯规约 |
DL/T645–2007或MODEBUS |
|
|
脉冲 |
脉冲常数 |
6400imp/kWh ，400imp/kWh |
三.外形及安装
|
A |
A相电压失压指示灯 |
|
B |
B相电压失压指示灯 |
|
C |
C相电压失压指示灯 |
|
跳闸 |
跳闸指示灯 |
|
有功 |
有功脉冲指示灯 |
|
通讯 |
通讯指示灯 |
|
红外 |
红外通讯口 |
3 接口说明
|
A |
A相电压电流等总接口 |
|
B |
B相电压电流等总接口 |
|
C |
C相电压电流等总接口 |
|
L |
通C相220V电压接口 |
|
N |
N接口 |
|
常开 |
跳闸前常开状态接口 |
|
常闭 |
常闭状态接口 |
|
公共 |
跳闸公共端 |
|
输入 |
信号输入口 |
|
地 |
有功，无功脉冲信号公共地接口 |
|
有功 |
有功脉冲信号接口 |
|
无功 |
无功脉冲信号接口（无） |
|
485 B |
485 B 信号接口 |
|
485 A |
485 A 信号接口 |
4 安装说明

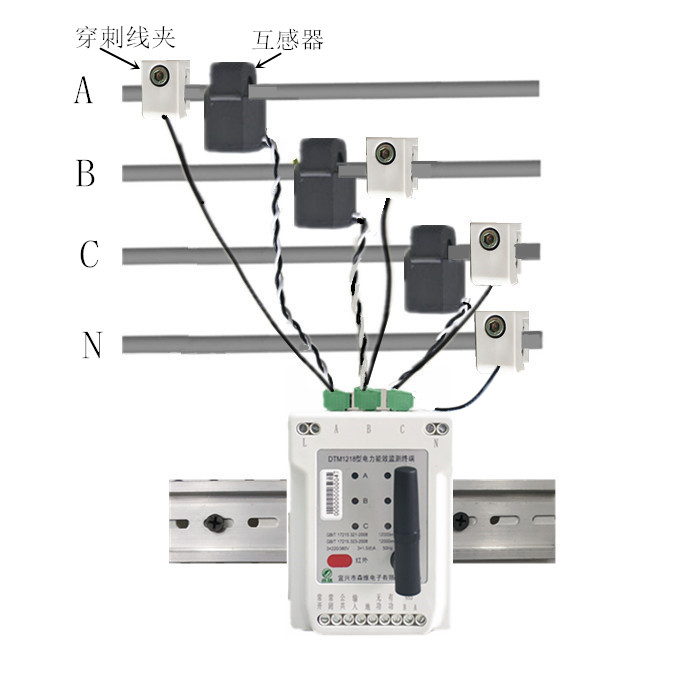

安装接线： A、B、C三个开口式传感器分别卡上A相、B相、C相电缆，同时A、B、C三相电压穿刺夹穿刺三相电缆取电，三个温度传感器分别固定到电缆的温度测量点，即可完成安装
